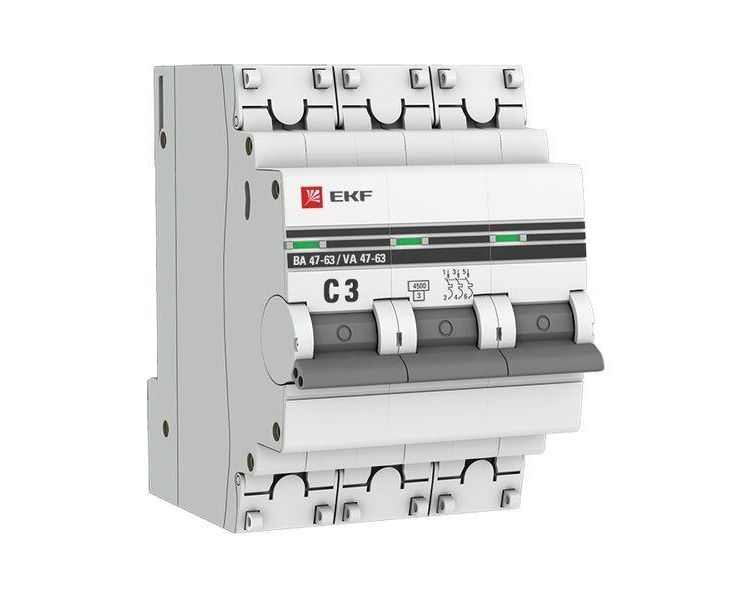

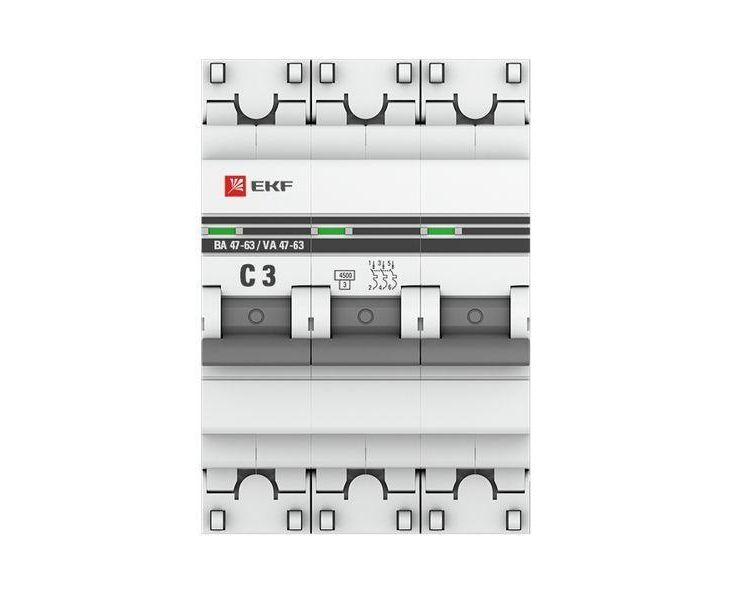

70273 Авт.выключ. ВА 47-63 3Р 3А (С) 4,5кА (4шт/уп) "ЭКФ" mcb4763-3-03C-pro
• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ

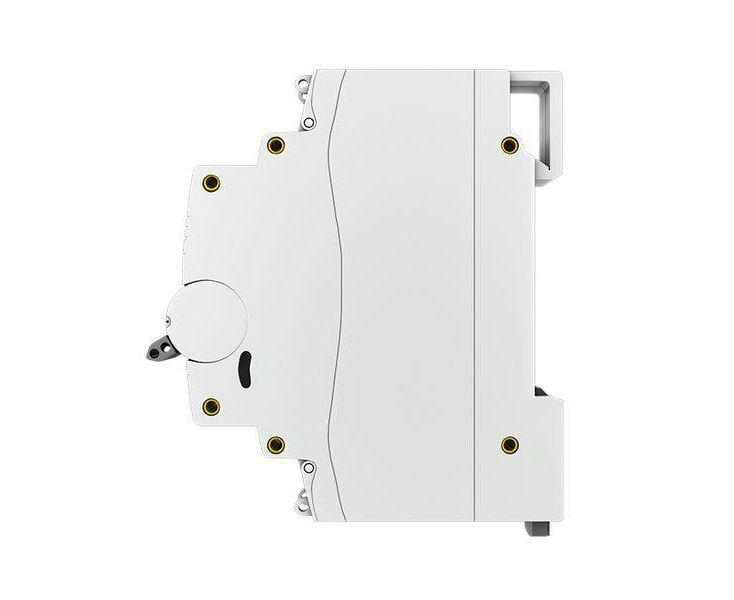

Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Вес:
0.3
Глубина монтажа, установки __, мм:
41
Для скрытого монтажа:
Нет
Код производителя:
mcb4763-3-03C-pro

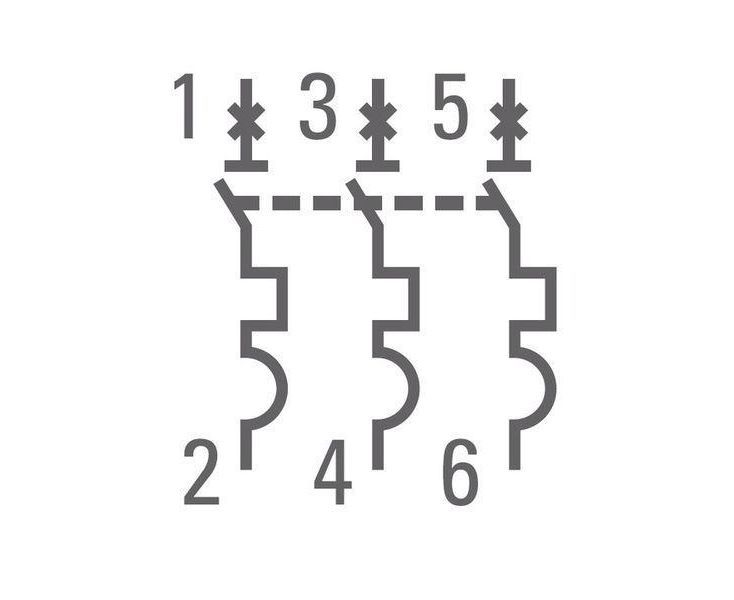

Количество защищенных полюсов:
3
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В __, кА:
2.6
Номинальная отключающая способность в соответствии с EN 60898 __, кА:
4.5
Номинальное импульсное напряжение __, кВ:
4
Номинальное напряжение __, В:
400
Номинальное напряжение изоляции Ui __, В:
660
Номинальный ток __, А:
3
Общее количество полюсов:
3
Производитель:
EKF
Рабочая температура окружающей среды по __, град.C:
50
Рабочая температура окружающей среды с __, град.C:
-25
Род тока:
Переменный ток (AC)
С коммутируемым нейтральным проводником:
Нет
Сечение многопроволочного гибкого проводника по __, кв.мм:
16
Сечение многопроволочного гибкого проводника с __, кв.мм:
1
Сечение однопроволочного проводника по __, кв.мм:
25
Сечение однопроволочного проводника с __, кв.мм:
1
Степень загрязнения, число:
2
Степень защиты IP:
IP20
Характеристика срабатывания:
C
Частота __, Гц:
50
Частота по __, Гц:
50
Частота с __, Гц:
50
Ширина в числах модульных расстояний:
3
