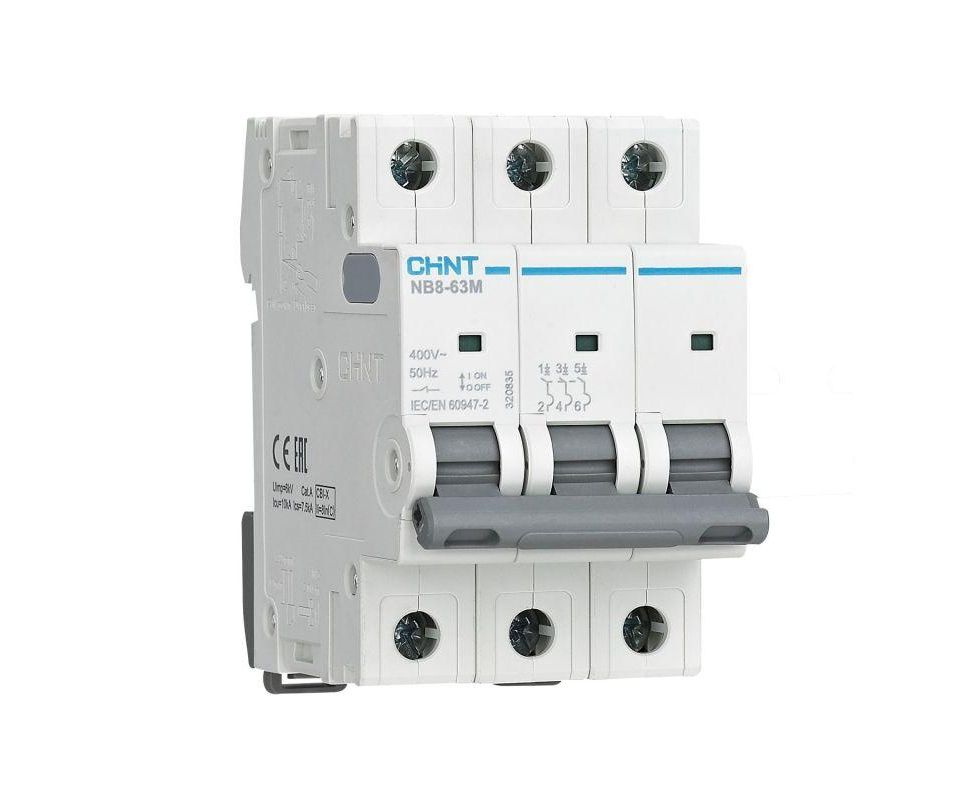

Выключатель автоматический NB8-63M 3п 20А 12In (D) (R) CHINT 320842
Модульные автоматические выключатели серии NB8-63M предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от короткого замыкания в электроустановках жилых, общественных и промышленных зданий.
Автоматические выключатели серии NB8-63M имеют исполнение без теплового расцепителя и рекомендованы для защиты и управления двигателями, а также установки в щитах кондиционирования и пожарной безопасности: дымоудаления, и вентиляции.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Тип характеристики мгновенного срабатывания – L (6,4 – 9,6In) и K (9,6-14,4In)
Отключающая способность – 10000 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB8-63M дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
Вес:
0.33
Глубина монтажа, установки:
Да
Для скрытого монтажа:
Да
Код производителя:
320842
Количество защищенных полюсов:
3
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В:
Да
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В:
Да
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В:
Да
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В:
Да
Номинальное импульсное напряжение __, кВ:
6
Номинальное напряжение __, В:
400
Номинальное напряжение изоляции Ui __, В:
500
Номинальный ток __, А:
20
Общее количество полюсов:
3
Производитель:
CHINT
Рабочая температура окружающей среды по __, град.C:
70
Рабочая температура окружающей среды с __, град.C:
-35
Род тока:
Переменный ток (AC)
С коммутируемым нейтральным проводником:
Да
Сечение многопроволочного гибкого проводника по:
Да
Сечение многопроволочного гибкого проводника с:
Да
Сечение однопроволочного проводника по:
Да
Сечение однопроволочного проводника с:
Да
Степень загрязнениячисло:
3
Степень защиты IP:
IP20
Характеристика срабатывания:
K
Частота:
Да
Частота по __, Гц:
50
Частота с __, Гц:
50
Ширина в числах модульных расстояний:
3
